Zenerdiod
Funktion
 Zenerdioden reglerar laddningen till batteriet genom att avleda överskotts laddström från batteriet genom dioden. Denna process generar värme, om denna värme inte avleds förstörs dioden. Därför bör en zenerdiod alltid monteras i därför avsedd kylfläns/aluminiumplåt.

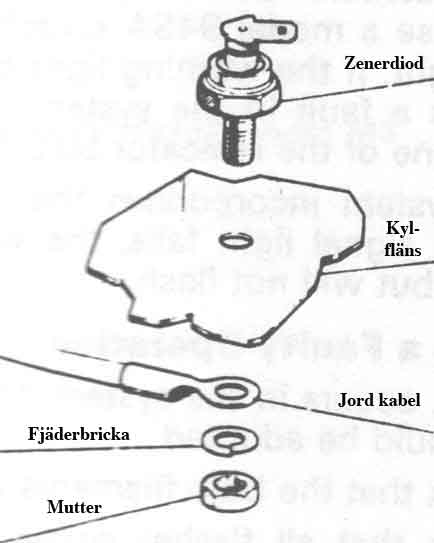

Montering Montera zenerdioden i sin kylfläns/aluminiumplåt, se till att kontaktytorna är rena. Mutterns åtdragningsmoment: 2lb/ft (0,28kg/m)
Test (gäller plus (+) jord)

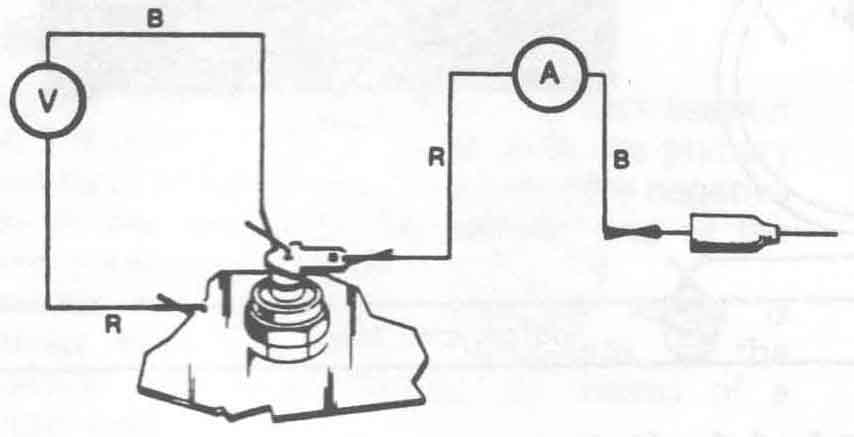

Se till att batteriet är full laddat. Starta motorn, koppla loss diodkabeln. Anslut en amperemeter (A)via den urkopplade diodkabeln: röd (+) mot dioden och svart(-) mot den urkopplade diodkabeln. Anslut en voltmeter (likström (D.C.)) med röd(+) mot jord och svart(-) mot diodens kopplingsstift. Kontrollera att belysning, bromsljus etc. är frånkopplat/avstängt. Varva motorn till ca 3000v/min. Innan laddströmmen ökar och passerar 12,75V skall amperemetern inte ge något utslag. Då laddströmmen passerar 12,75V skall amperemetern starta att ge utslag, När amperemetern ger ett utslag på ca 2amp skall voltmetern indikera mellan 13,5 - 15,5V. Om något annat utslag indikeras skall en ny diod monteras.

V = voltmeter. A = Amperemeter. R = röd(+). B = svart(-).
