		Lucas Alternatorer
		För priser med mera se under menyn "el-laddning."
Statorplattor (tillverkade idag).	nr	typ	antal kablar	Ampere	Volt	beskrivning	bild
	LU47194	RM19	3	17,5	12V	(sällsynt)
	LU47197	RM19	4	5,5A	12V	Direkt el
	LU47204	RM19	3	11,5A	6V	Std till ca -1965
	LU47205	RM21	2	10A(120W)	12V	Std på de flesta Mc ca 1966-74
	LU47239	RM23	2	16,5A	12V	bla. Norton MkIII Commando (minimum för elektroniskt tändning)
	LU47244	RM24	3	8,7A/fas	12V 3 fas	Sen Triumph T140
	LU47252	RM24	3	7,0A/fas	12V 3fas	Sen Triumph T140

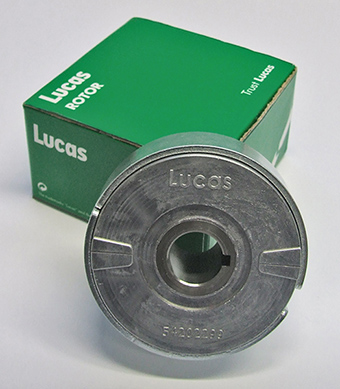

Rotor 6 & 12V	LU54202299 Svetsad typ ersätter alla tidigare typer. Ytter diameter 74mm ( på bilden ses även de båda skyddsplåtarna, ta bort dessa innan montering!)
Rotor 6 & 12V	åtdragningsmoment mutter. BSA 60lb/ft Norton 80lb/ft Triumph 500/650cc 30lb/ft 750cc 40lb/ft
Vad skall du ha?	Det finns bara en sorts rotor. Dvs det tillverkas bara en sort efter ca. 1960. Har du en äldre Mc mät rotor diametern (mått se ovan). Kör du med brytarspetsar använd statorplattan LU47204 (6V) eller LU47205 (12V). Kör du med elektronisk tändning eller tänker skaffa en sådan måste du minst ha stator LU47239. Om du funderar på 3-fas tänk på att du då behöver dubbla likriktare och dubla zenerdioder.
Montering	Montera statorplattan med ett minimum spel av 0,2mm i förhållande till rotorn. Dvs kontrolera att du har ett spel av minst 0,2mm mellan rotor och stator, runt om. Kicka runt motorn och kolla igen ett par tre gånger. Se till att låsmuttrarna (3st) dragits med rätt moment ca 15lb/ft (2,07kg/m) Kolla rätt moment för din Mc i din verkstadshandbok. Momentet kan variera pga olika typer av gängor i gods och mutter ände på pinnbultarna. Om du missar att montera statorn med rätt spel är du välkommen tillbaka att köpa en ny stator och rotor.


Funktion	Laddsystemet består av: 1)Växelströmsgenerator - Alternator (statorplatta och magnetrotor). 2) Likriktare (1 eller 2st). 3) Capacitor och eller Batteri. 4) Zenerdiod (1 eller 2st). Likriktare-Capacitor-Zenerdiod kan kombineras i en enhet en så kallad "powerbox"
